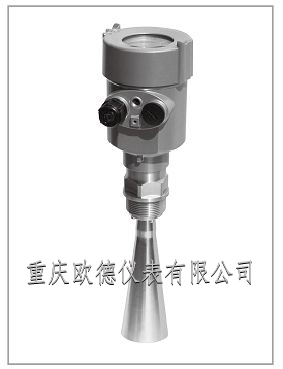

高频雷达物位计ODERD902

应    用：  耐温、耐压、轻微腐蚀的液体
测量范围： 30米
过程连接： 螺纹、法兰
介质温度： -40～150℃
过程压力： -0.1～4.0MPa
精    度：   ±3mm
防护等级： IP67
频率范围： 26GHz
防爆等级： Exib ⅡCT6 Gb
信号输出：4...20mA/HART(两线/四线)
          RS485/Mod bus

高频雷达物位计特点：

天线尺寸小，便于安装；非接触雷达，无磨损，无污染。
几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。
严重粉尘环境对高频物位计工作影响不大。
波长更短，对在倾斜的固体表面有更好的反射。
波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
测量盲区更小，对于小罐测量也会取得良好的效果。
高信噪比，即使在波动的情况下也能获得更优的性能。
高频率，是测量固体和低介电常数介质的最佳选择。

安装要求

安装指导

安装在直径的1/4处或1/6处。
注：距离罐壁最小距离应为罐高的1/10。
①基准面     ②容器中央或对称轴

锥形罐顶部平面，可装在罐顶正中间，可保证测量到锥形底部。

有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。（由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）

锥形罐不能安装在入料口的上方。
同时注意：室外安装时应采取遮阳、防雨措施。
①正确         ②错误

仪表不能安装在拱形或圆形罐顶中间。除了会产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号阀值还大，因为通过顶部可集中多个回波。所以不能安装在中心位置。

  ①正确                  ②错误

当罐中有障碍物影响测量时，要加装反射板才能正常测量。

①正确             ②错误

接管高度要求： 必须保证天线伸入到罐里至少10mm的距离。

供电电压

(4～20) mA/HART（两线制）      供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。
 (4～20) mA/HART（四线制）     供电电源和电流信号分开，各自分别使用一根电缆线。具体供电电压范围参见技术数据。

RS485/Modbus    供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线，具体供电电压范围参见技术数据。

安全指导

请遵守当地电气安装规程的要求！
请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。

防护等级

本仪表完全满足防护等级IP66/67的要求，请确保电缆密封头的防水性。如下图：

如何确保安装满足IP67的要求：
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前，将电缆向下弯曲，以确保水不会流入壳体，见①
请拧紧电缆密封头，见②
请将未使用的电气接口用盲堵堵紧，见③

技术参数

外 壳
外壳和外壳盖之间的密封                                        硅橡胶
          外壳视窗                                                                  聚碳酸酯

接地端子                                                                           不锈钢

供电电压
两线制                                                                        标准型                       (16～26) V DC
                                                                                           本安型                         (21. 6～26. 4) V DC
                                                                                           功耗                             max 22. 5mA / 1W
                                                                                          允许纹波
- <100Hz                         Uss                                                                                         - (100～100K) Hz            Uss

电缆参数
电缆入口／插头               M20xl.5电缆入口
                                                                               接线端子                          导线横截面1.0mm²

输出参数
输出信号                            (4～2 0) mA
                                                                              通讯协议                                  HART
                                                                              分辨率                                 1. 6u A
                                                                              故障信号                            电流输出不变；20. 5mA
                                                                                                                           22mA；3.9mA
                                                                              积分时间                             (0～50)s，可调

盲区                                                             天线末端

最大测量距离                                                                                30米
微波频率                           26GHz

通讯接口                                            HART通讯协议
测量间隔                                            大约1秒（取决于参数设置）
调整时间                                           大约1秒（取决于参数设置）
显示分辨率                                      1mm

工作存储及运输温度                                                                   (-40～100) ℃

过程温度（天线部分的温度）                                                   (-40～250)℃

压力                                                 Max. 4MPa
耐震                                                 机械震动l0m/s² , (10～150)Hz

仪表选型表

ODERD902
许可证
P    标准型（非防爆）
I     本安型(Exib IIC T6 Gb)
D    本安型+隔爆型(Exd  [ib]  ib  IIC T6 Gb)

过程连接／材料
 G   螺纹 G1½ A/不锈钢 304
N   螺纹 1½ NPT/不锈钢 304
A    法兰 DN50/不锈钢 304
B    法兰 DN80/不锈钢 304
C    法兰 DN100/不锈钢 304
D    法兰DN125/不锈钢  304
E    法兰DN150/不锈钢  304
Y    特殊定制
天线型式／材料
A   喇叭天线 Φ46mm/不锈钢 304
B   喇叭天线 Φ76mm/不锈钢 304
C   喇叭天线 Φ96mm/不锈钢 304
Y   特殊定制
密封/ 过程温度
V   普通密封/（-40~150） ℃
K   高温密封/（-40~250） ℃
电子单元
2  （4~20）mA/24V DC两线制
3  （4~20）mA/24V DC/HART两线制
4  （4~20）mA/220V AC/四线制
5    RS485/Modbus
外壳/防护等级
L   铝/IP67
G   不锈钢304/IP67
电缆进线
                                        M      M20 x l. 5
N       ½ NPT
现场显示/编程
A     带
X      不带
