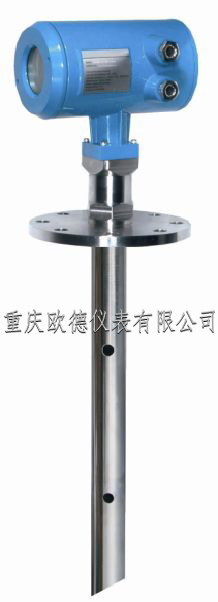

智能雷达物位计ODERD805

适用介质：液体，特别是低介电常数、
微粘稠、带搅拌的液体
应      用：20%的面粉浆料罐测量
            带搅拌的液体测量
防爆认证：Exib IIC T6 Gb/ Exd  ib IIC T6 Gb
测量范围：35m
天      线：喇叭天线
频      率：6.3G
过程温度：（-40～250）℃
测量精度：±10mm
过程压力：（-0.1～4）MPa
信号输出：（4～20）mA/HART
现场显示：四位LCD
电      源：两线制（DC24V）/四线制（DC24V/AC220V）
重  复 性：± 1mm
精      度：＜ 0.1%
外      壳：铝
过程连接：法兰(选配)

基本参数

工作频率 ：  6.3GHz
波  束 角 ：  24°     ODERD801, ODERD802
              30°     ODERD803（ODERD804, ODERD805, ODERD806） 带DN100法兰
              20°     ODERD803（ODERD804, ODERD805, ODERD806） 带DN150法兰
16°     ODERD803（ODERD804, ODERD806） 带DN200法兰
14°     ODERD803（ODERD804, ODERD806） 带DN250法兰
测量范围 ： 0…35m                             重  复  性 ： ±1mm
  辨  率 ： 1mm                                  采       样 ： 回波采样55次/s
响应速度 ： ＜0.2s(根据具体使用情况而定)
电流信号 ： 4…20mA                       精       度 ： ＜0.1%
天线材质
ODERD801: PP                                 ODERD802: PTFE
ODERD803：  不锈钢                        ODERD804：  不锈钢
ODERD805：  不锈钢                        ODERD806：  不锈钢
通讯接口                                           HART通讯协议
过程连接
ODERD801：G1-1/2A 或1 ’’ NPT螺纹连接
ODERD802：PTFE翻边法兰DN50、DN80、DN100
ODERD803：不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250
HBD804：不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250
ODERD805：不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250
ODERD806：不锈钢法兰DN50、DN80、DN100、DN150、DN200、DN250
电       源                       电源：24V DC(±10%)，波纹电压：1Vpp
220VAC/四线 HART
耗电量：max22.5mA
环境条件
环境温度：－40℃…＋70℃    容器压力（表压）：－0.1…4Mpa
防爆认证                                  Exib IIC T6  Gb / Exd〔ib〕IIC T6 Gb
防护等级           IP67
两线制接线
供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（常规），电缆直径5…9mm

应用介绍：

      6.3G智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。

采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非 金属容器或管道内，对人体及环境均无伤害。

安装指南

安装说明：

 要求：推荐位置（2），罐壁至安装短管的外壁应满足以下要求：
离罐壁最佳距离为罐体直径的1/4或1/6处， 离罐壁的最小安装距离为测量范围的1/10。
例如: 10m储罐离罐壁的最小安装距离应1m。
不能安装在入料口的上方（4）。
不能安装在中心位置（3）, 如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。

罐内安装：

在信号波束内，应避免有如下安装物:
如（1）：限位开关，温度传感器等。
对称装置如（2）：真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。

安装步骤：

为了更好发挥产品的性能，在安装时，请遵循以下步骤：
       在打开储罐的过程连接之前，必须确认罐内无压力，也无有害介质。
       应确认容器内空罐或料位刚好覆盖罐底的情况下进行定位调整，料位较少的情况下也可以进行定位调整；
       可通过虚假回波存储，对回波信号进行优化。
      在最优位置固定好法兰或拧紧螺纹，若有必要，需更换密封圈。

以下是回波信号示意图：

测量条件

测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
       若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点上移。
       理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
      对于过溢保护，可定义一段安全距离附加在盲区上。
       最小测量范围与天线有关。
随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。当无回波信号时，雷达输出电流为22mA。

产品选型

ODERD805
许可证
P   标准型（非防爆）
I   本安型（Exib IIC T6 Gb）
G  本安型+隔爆型（Exd〔ib〕IIC T6 Gb）
过程连接/材料
A  法兰DN50 PN16 C型 /不锈钢316L
B  法兰DN80 PN16 C型/不锈钢316L
C  法兰DN100 PN16 C型/不锈钢316L
D  法兰DN150 PN16 C型/不锈钢316L
E  法兰DN200 PN16 C型/不锈钢316L
F  法兰DN250 PN16 C型/不锈钢316L
   H  法兰2〞150LBS ANSI凸面/不锈钢316L
I   法兰3〞150LBS ANSI凸面/不锈钢316L
J   法兰4〞 150LBS ANSI凸面/不锈钢316L
K  法兰6〞 150LBS ANSI凸面/不锈钢316L
 L  法兰8〞 150LBS ANSI凸面/不锈钢316L
M  法兰10〞150LBS ANSI凸面/不锈钢316L
       天线型式/材料
       1  无喇叭天线，导波管安装/不锈钢316L
        2  喇叭天线76mm/不锈钢316L
        3   叭天线96mm/不锈钢316L
        4  喇叭天线146mm/不锈钢316L
        5  喇叭天线196mm/不锈钢316L
         6  喇叭天线242mm/不锈钢316L
密封/过程温度
1. 普通型(-40～120)℃
2. 高温型(-40～250)℃
外壳/防护等级
L   铝/IP67                  Q   不锈钢316L/IP67
电缆进线
                                     M   M 20x1.5        N   1/2 ’’NPT
现场显示
  V带                 X   不带
                                             编程器
      V带                 X   不带
