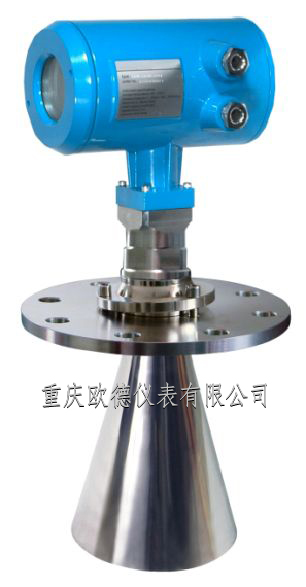

智能雷达物位计ODERD804
适用介质：固体颗粒或块料，不适用固体粉料
应 用：石灰块料测量
原煤块料测量
防爆认证：Exib IIC T6 Gb/ Exd ib IIC T6 Gb
测量范围：35m
天 线：喇叭天线
频 率：6.3G
过程温度：（-40～250）℃
测量精度：±20mm
过程压力：（-0.1～0.1）MPa
信号输出：（4～20）mA/HART
现场显示：四位LCD
电 源：两线制（DC24V）/四线制（DC24V/AC220V）
重 复 性：± 1mm
精 度：＜ 0.1%
外 壳：铝
过程连接：万向节法兰（选配）)
应用介绍：
6.3G智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非 金属容器或管道内，对人体及环境均无伤害。
安装指南
安装说明：
要求：推荐位置（2），罐壁至安装短管的外壁应满足以下要求：
离罐壁最佳距离为罐体直径的1/4或1/6处， 离罐壁的最小安装距离为测量范围的1/10。
例如: 10m储罐离罐壁的最小安装距离应1m。
不能安装在入料口的上方（4）。
不能安装在中心位置（3）, 如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
罐内安装：
在信号波束内，应避免有如下安装物:
如（1）：限位开关，温度传感器等。
对称装置如（2）：真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
安装步骤：
为了更好发挥产品的性能，在安装时，请遵循以下步骤：
在打开储罐的过程连接之前，必须确认罐内无压力，也无有害介质。
应确认容器内空罐或料位刚好覆盖罐底的情况下进行定位调整，料位较少的情况下也可以进行定位调整；
可通过虚假回波存储，对回波信号进行优化。
在最优位置固定好法兰或拧紧螺纹，若有必要，需更换密封圈。
以下是回波信号示意图：
测量条件
测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点上移。
理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
对于过溢保护，可定义一段安全距离附加在盲区上。
最小测量范围与天线有关。
随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。当无回波信号时，雷达输出电流为22mA。
产品选型
ODERD804
许可证
P 标准型（非防爆）
I 本安型（Exib IIC T6 Gb）
G 本安型+隔爆型（Exd〔ib〕IIC T6 Gb）
过程连接/材料
A 万向法兰DN50 PN16 C型 /不锈钢316L B 万向法兰DN80 PN16 C型/不锈钢316L
C 万向法兰DN100 PN16 C型/不锈钢316L
D 万向法兰DN150 PN16 C型/不锈钢316L E 万向法兰DN200 PN16 C型/不锈钢316L F 万向法兰DN250 PN16 C型/不锈钢316L
G 万向法兰2〞150LBS ANSI凸面/不锈钢316L H 万向法兰3〞150LBS ANSI凸面/不锈钢316L I 万向法兰4〞 150LBS ANSI凸面/不锈钢316L J 万向法兰6〞 150LBS ANSI凸面/不锈钢316L K 万向法兰8〞 150LBS ANSI凸面/不锈钢316L L 万向法兰10〞150LBS ANSI凸面/不锈钢316L
天线型式/材料
1 无喇叭天线，导波管安装/不锈钢316L
2 喇叭天线76mm/不锈钢316L
3 叭天线96mm/不锈钢316L
4 喇叭天线146mm/不锈钢316L
5 喇叭天线196mm/不锈钢316L
6 喇叭天线242mm/不锈钢316L
密封/过程温度
1. 普通型(-40～120)℃
2. 高温型(-40～250)℃
外壳/防护等级
L 铝/IP67 Q 不锈钢316L/IP67
电缆进线
M M 20x1.5 N 1/2 ’’NPT
现场显示
V带 X 不带
编程器
V带 X 不带 |
